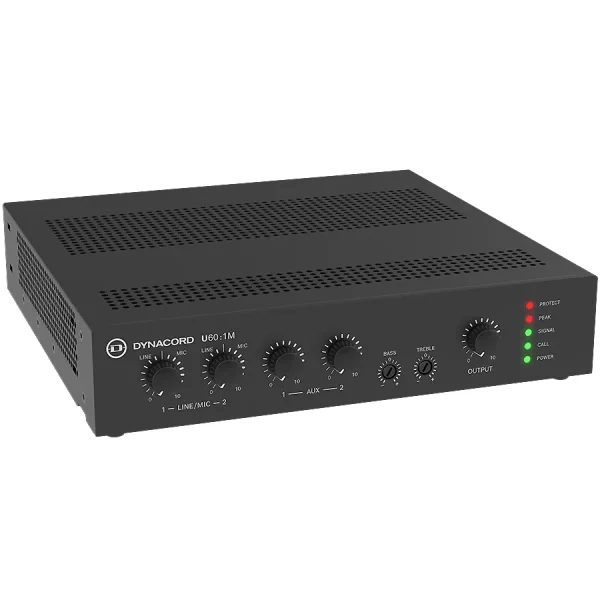

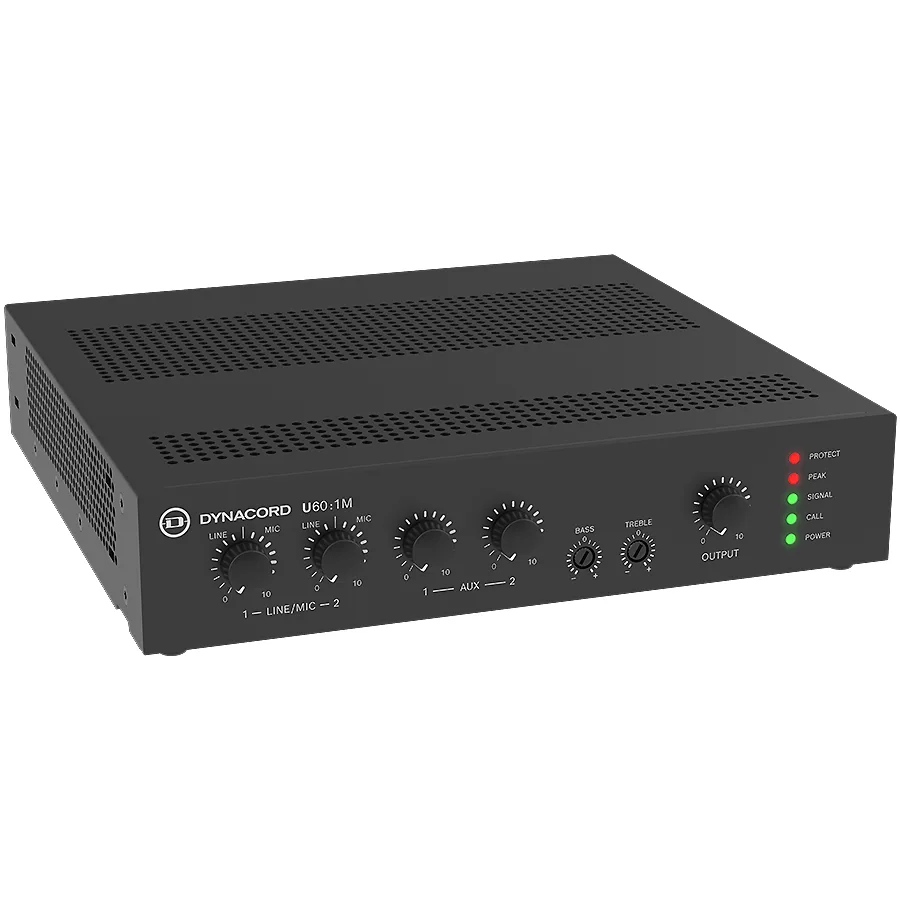

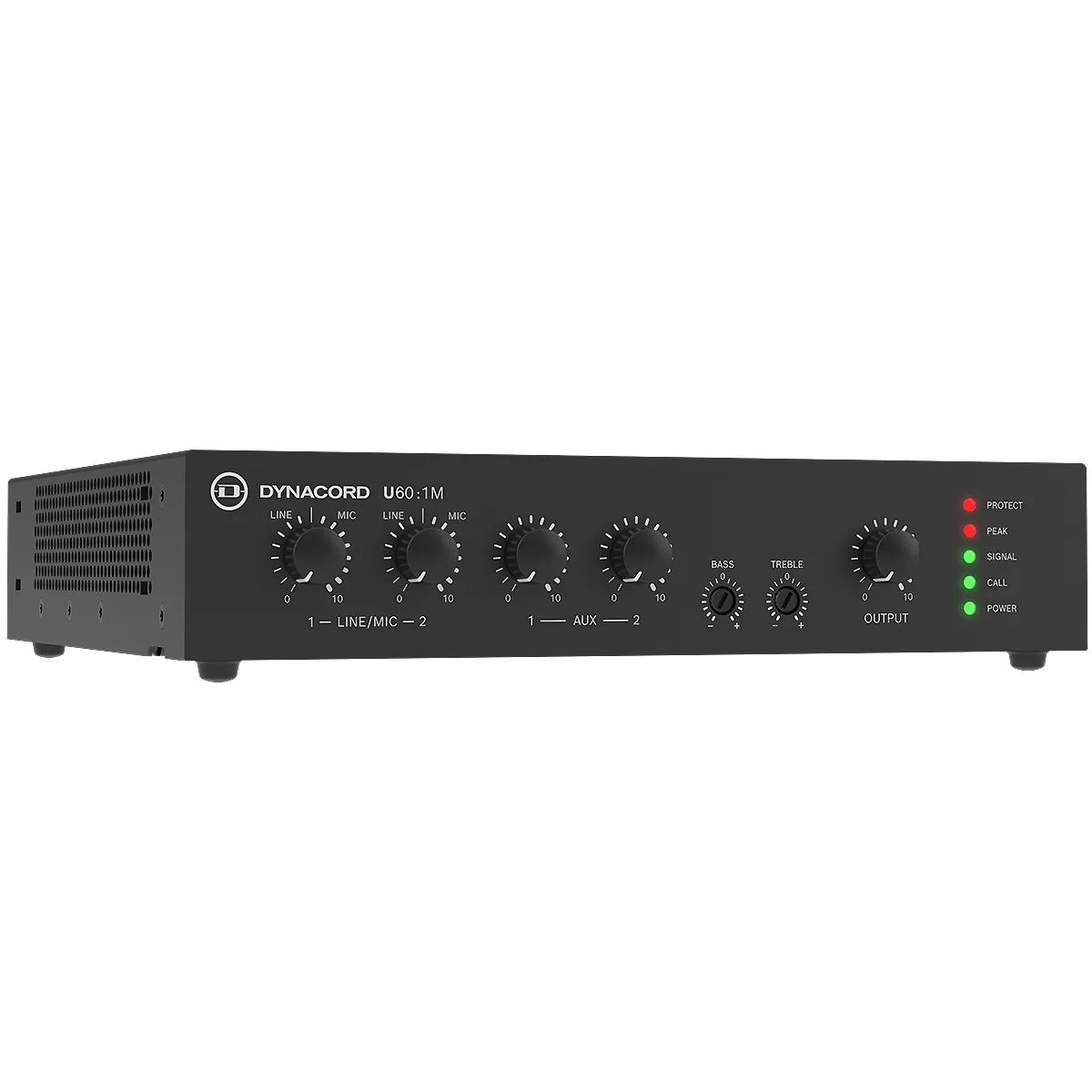

Dynacord U60:1M – Kompaktni mikser-pojačavač snage 60 W

  • Svestrani ulazi: 4 ulaza, od čega 2 mic/line sa podrškom za fantomsko napajanje
  • Puna izlazna snaga sa podrškom za 4 Ω, 8 Ω, 70 V i 100 V sisteme
  • High-pass filteri na 70 Hz i 120 Hz za optimizaciju audio izlaza i eliminaciju neželjenih niskih frekvencija

350.00€

Opis proizvoda

Instalacioni audio pojačavač 100V sa mikserom

Dynacord U60:1M je mikser-pojačavač snage 60 W, razvijen da obezbedi kvalitet, performanse i potpunu pouzdanost u manjim i srednje velikim instalacijama. Idealan je za pozadinsku muziku i jasne glasovne najave, pa se savršeno uklapa u različita okruženja kao što su restorani, barovi, prodajni objekti, obrazovne ustanove, crkve, muzeji, galerije, saobraćajni centri i konferencijske sale.

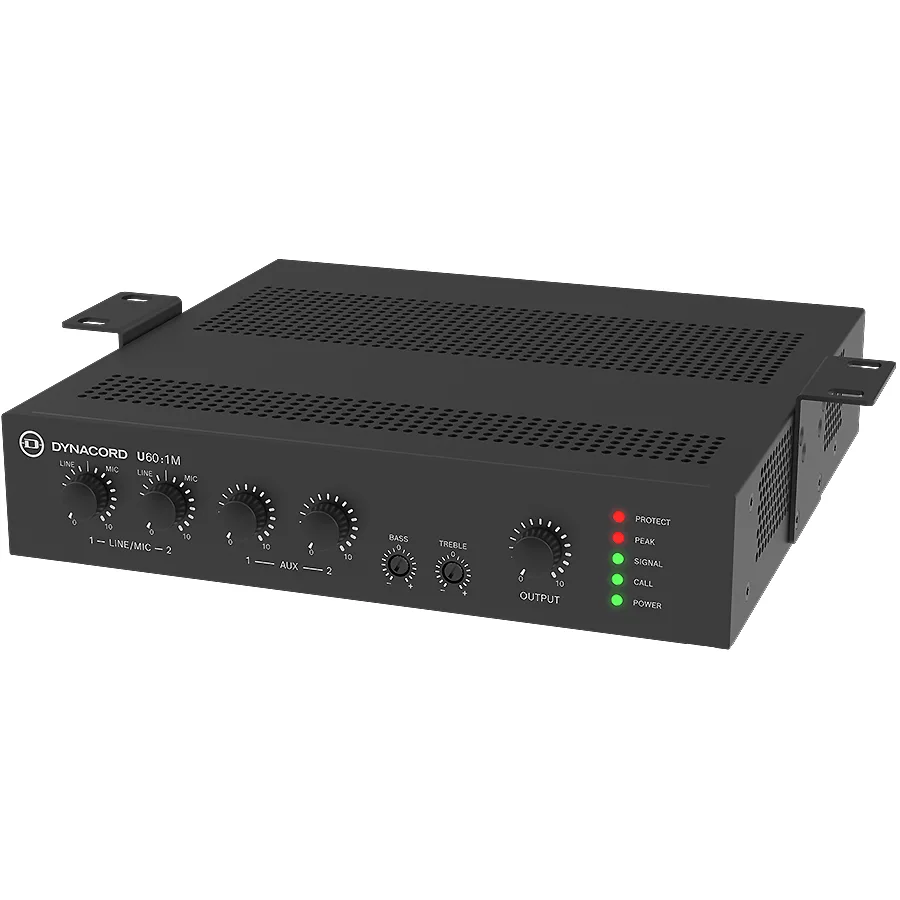

Kompaktan dizajn i fleksibilna montaža

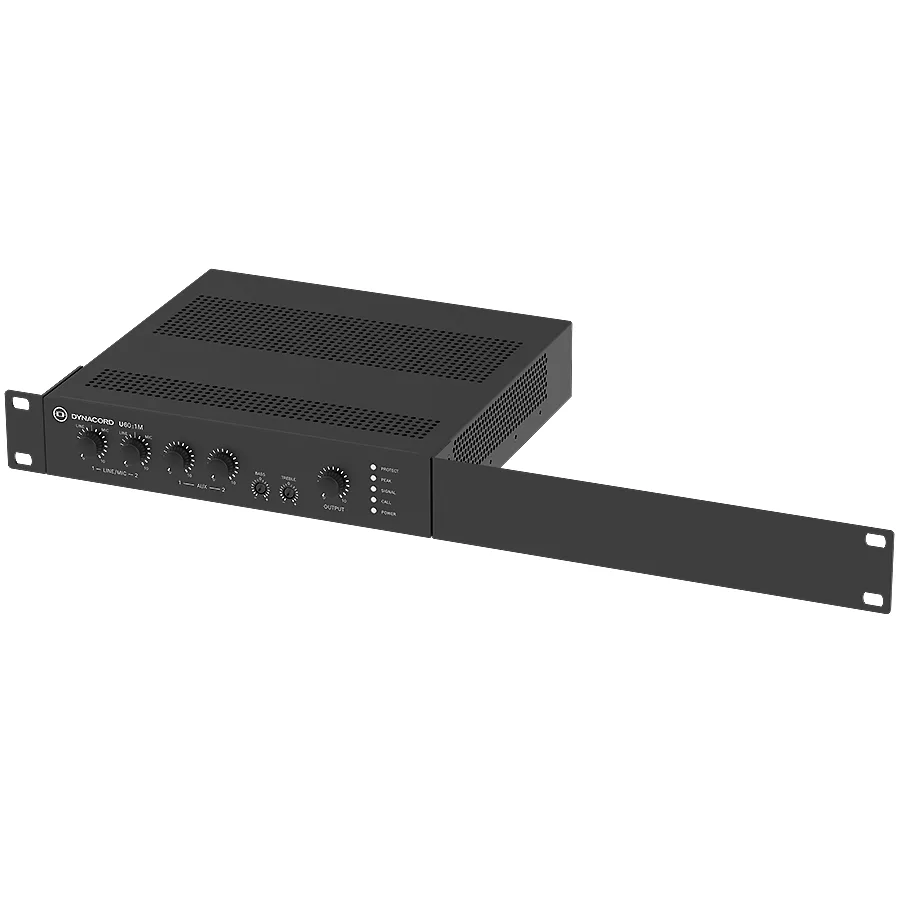

Sa dimenzijama od samo 1U visine i pola rack širine, U60:1M nudi raznovrsne opcije instalacije čak i u prostorima sa ograničenim mestom. U kompletu dolaze nosači za jednostruku ili dvostruku rack montažu, dok su desktop i podpultne instalacije podjednako praktične. Kada se montiraju dva uređaja jedan pored drugog u jednoj rack jedinici, postiže se optimalna iskorišćenost prostora i efektivno udvostručavanje kanala i izlazne snage.

Tehnicke karakteristike

  • Ulazi: 4 ulaza — 2 mic/line (sa podrškom za fantom napajanje), 2 aux, + EMG‑override ulaz
  • Podržana opterećenja / sistemi izlaza: 4 Ω, 8 Ω, 70 V, 100 V
  • Radno napajanje (mains): 100‑240 V AC, 50/60 Hz
  • Potrošnja energije: 100 VA
  • Potrošnja u standby‑režimu (Remote OFF aktivan): 0,60 W
  • Potrošnja u idle režimu: 6 W
  • Daljinska kontrola napajanja (Remote ON/OFF): preko kontakta (Eurostyle, 2‑pin)
  • Frekvencijski odziv (‑3 dB, referenca 1 kHz) – bilo koji ulaz do izlaza: 70 Hz ‒ 22 kHz
  • Frekvencijski odziv (bilo koji ulaz do LINE izlaza): < 10 Hz ‒ 65 kHz
  • Distorsija: < 1 % na nazivnoj snazi, pri 1 kHz
  • Izlazna stepenica (Output stage): Class D
  • Ekvilajzer – Bass shelving: ± 12 dB pri 150 Hz; roll‑off od ‑3 dB na 100 Hz
  • Ekvilajzer – Treble shelving: ± 12 dB pri 5 kHz; roll‑off od ‑3 dB na 10 kHz
  • Filter LO‑CUT: trajni LO‑CUT fiksiran na 70 Hz, 12 dB/oktava; prekidni (switchable) LO‑CUT na 120 Hz, 12 dB/oktava

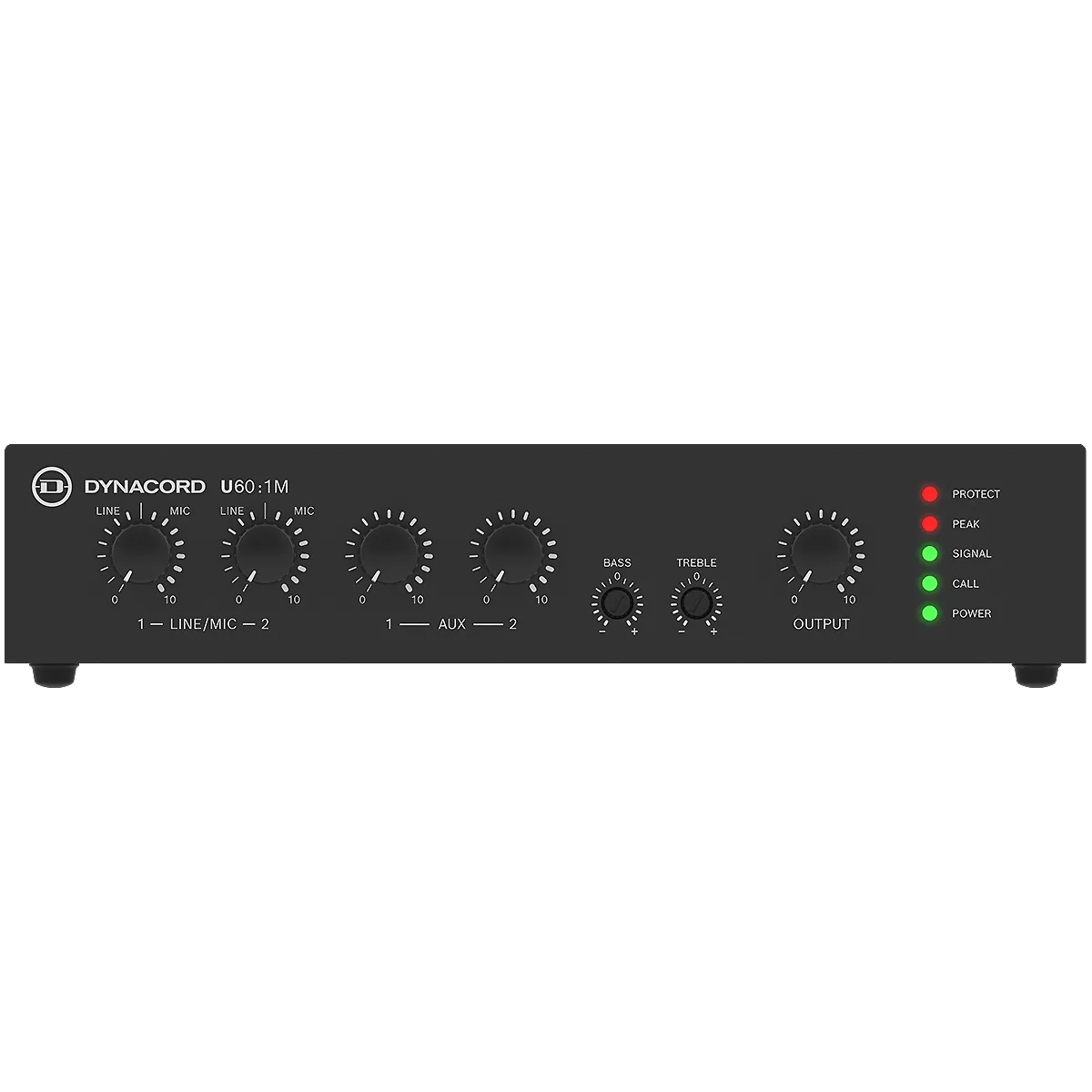

  • LED indikatori statusa: Protect (crveno) – zaštita / kratki spoj; Peak (crveno) – 1 dB pre klipa (ulaz/izlaz); Signal (zeleno) – signal; Call (zeleno) – EMG / prioritetni ulaz / VOX ulaz aktivan; Power (zeleno) – uređaj uključen
  • DIP prekidači / podešavanja: EMG (HiZ / LowZ); Two‑tone Chime (ON/OFF); HPF (120 Hz); VOX (ON/OFF); Phantom power (+48 V / OFF); Output (HiZ / LowZ); Amp mode (70 V / 100 V ; 4 Ω / 8 Ω)
  • Osetljivosti ulaza (svi nivoi kontrole na maksimumu):
  • MIC / Call station: ‒68 dBu (≈ 300 µV)
  • AUX ( samo L ili R): ‒22 dBu (≈ 60 mV)
  • AUX stereo (L + R): ‒28 dBu (≈ 30 mV)
  • Maksimalni nivo ulaza: +8 dBu za MIC / Call station
  • Ulazne impedanse:
  • MIC / Call station: 10 kΩ
  • AUX: 4.7 kΩ
  • EMG (Line): > 15 kΩ
  • EMG (HiZ): > 470 kΩ
  • LINE (L i R): 75 Ω
  • Šum (Noise), MIC ulaz do izlaza, A‑težina, u HiZ / 100 V modu: ‒59 dBu

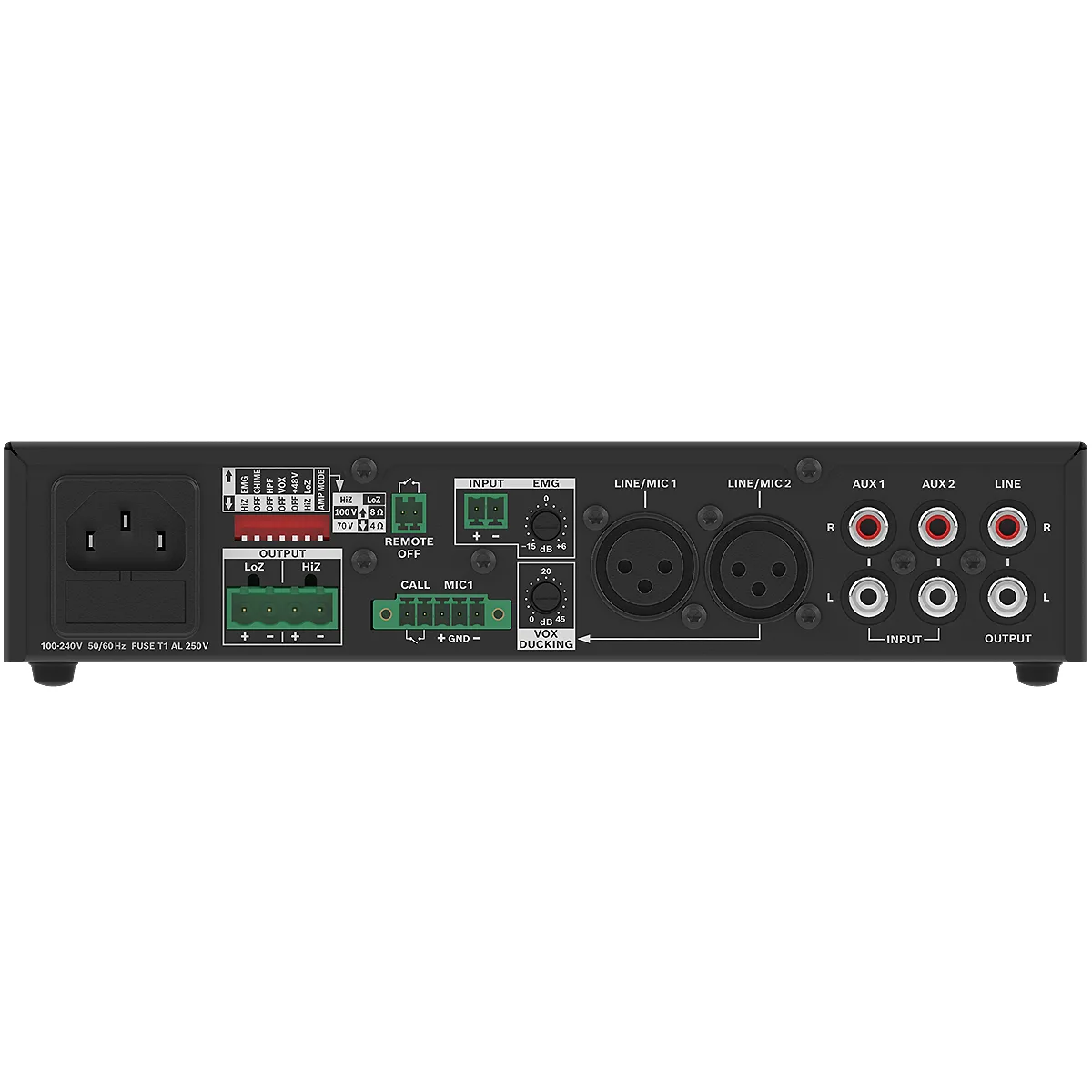

  • Izlazni konektor zvučnika: 4‑pin Eurostyle (2 pina za LowZ, 2 pina za HiZ)
  • Maksimalni izlazni napon (1 kHz, THD = 0.5%, bez opterećenja):
  • 4 Ω: 16 VRMS
  • 8 Ω: 22 VRMS
  • 70 V: 85 VRMS
  • 100 V: 115 VRMS
  • Dimenzije (V × Š × D) bez dodataka: 44.2 mm × 218 mm × 217.7 mm
  • Boja: RAL 9017 Traffic Black
  • Težina neto (bez dodataka): 2.53 kg
  • Težina sa dodacima: 2.99 kg
  • Težina za transport / pakovanje: 3.35 kg
  • Montažne opcije: Stend‑alone; 19″ rack; side‑by‑side rack; half rack; desktop / tabletop; undertable montaža ⎯ uključeni nosači
  • Hlađenje: bez ventilatora (fanless), hlađenje konvekcijom
  • Radna temperatura: ‒5 °C do +45 °C

Manual:

U Series Installation manual (en)

U Series Mixer Amplifier Quick installation guide (en)



Engineering Data Sheet:

U60:1M Engineering Datasheet (en)



Certification:

FCC suppliers Declaration of Conformity (Oct-2024) (en)
